Manual de Uso Básico - Sistema de Monitoreo IoT Casa Inteligente

🏠 Introducción​

Bienvenido al sistema de monitoreo IoT para casa inteligente. Esta aplicación permite controlar remotamente la iluminación, gestionar el consumo energético y monitorear la actividad en tu hogar mediante un dashboard web intuitivo.

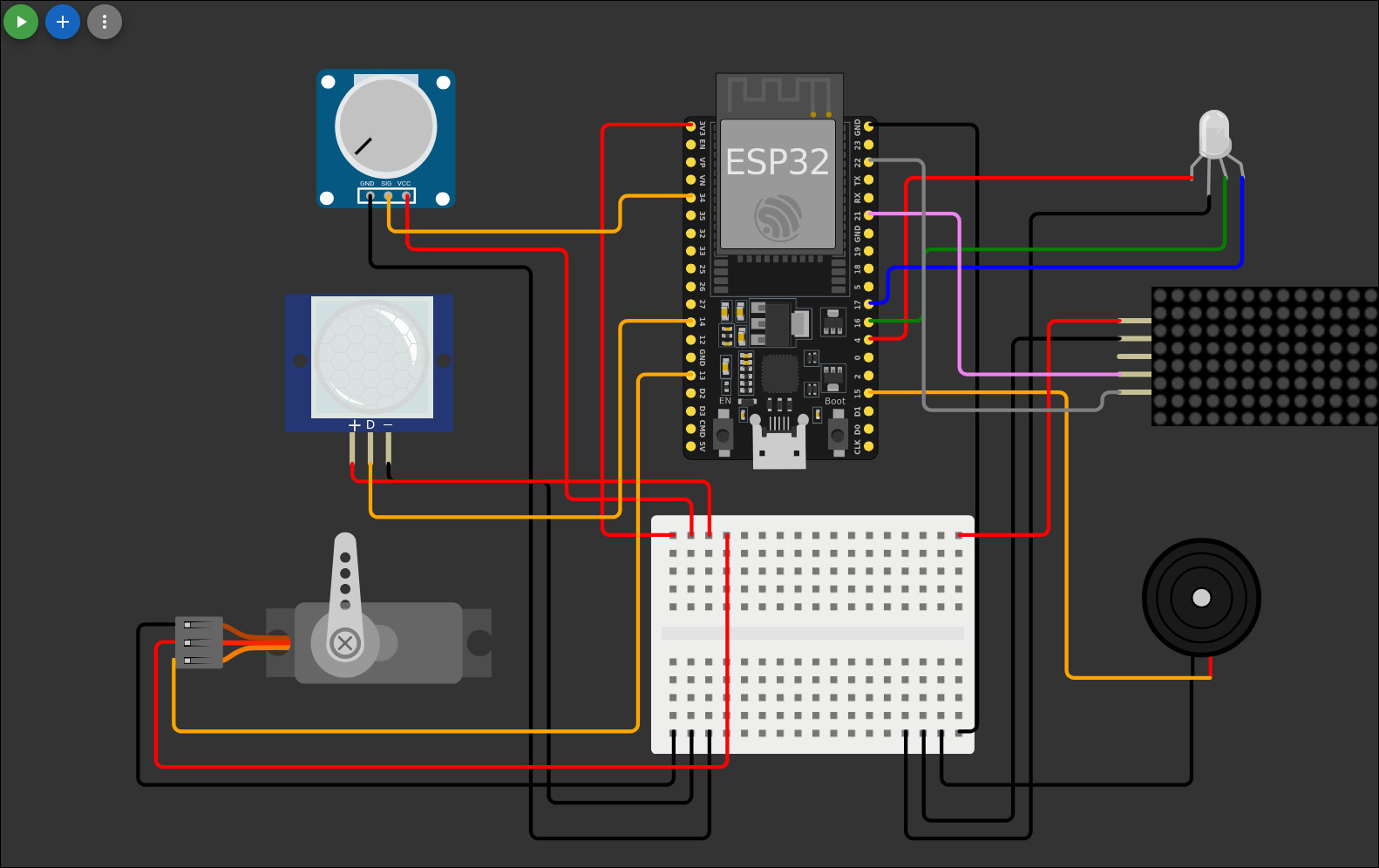

Diagrama de Conexiones​

Diagrama de Conexiones

🎛️ Controles Principales​

💡 Control de Iluminación RGB​

Encender/Apagar LED​

  • Switch LED ON/OFF: Clic para encender o apagar la iluminación
  • Respuesta: Inmediata al presionar

Cambiar Color​

  • Selector de Color: Toca el círculo para abrir paleta de colores
  • Colores disponibles: Toda la gama RGB (16.7 millones de colores)
  • Aplicación: El color cambia instantáneamente al seleccionar

🔄 Modos del Sistema​

El sistema tiene 4 modos de operación que controlan el comportamiento del sueño y sonidos:

☕ Modo Cafeína (Botón 0)​

  • Función: Sistema siempre activo, nunca entra en reposo
  • Uso: Para sesiones de trabajo largas o vigilancia continua
  • Indicador: Icono de taza de café en matriz LED
  • Sonidos: No hay melodías

🌙 Modo Sleepy (Botón 1) - MODO NORMAL​

  • Función: Comportamiento estándar con reposo automático
  • Uso: Operación normal diaria
  • Indicador: Icono de luna con ZZZ en matriz LED
  • Sonidos: No hay melodías

🔇 Modo Mudo (Botón 2)​

  • Función: Operación silenciosa, sin sonidos
  • Uso: Para ambientes que requieren silencio (oficinas, bibliotecas)
  • Indicador: Icono de altavoz tachado en matriz LED
  • Sonidos: Completamente silencioso

🎵 Modo Cantor (Botón 3)​

  • Función: Con efectos sonoros al dormir y despertar
  • Uso: Para ambientes donde los sonidos son bienvenidos
  • Indicador: Icono de nota musical en matriz LED
  • Sonidos: Melodías de Mario Bros

⏰ Configuración de Tiempo de Reposo​

Control Remoto (Dashboard)​

  • Slider "Tiempo Sleep": Desliza entre 5 y 20 segundos
  • Aplicación: El cambio se aplica inmediatamente
  • Indicador: Valor actual se muestra en el slider

Control Local (Potenciómetro)​

  • Ubicación: Potenciómetro físico en el dispositivo
  • Rango: Gira completamente para ajustar de 5 a 20 segundos
  • Prioridad: Control local anula configuración remota temporalmente

🔍 Indicadores del Sistema​

📟 Matriz LED 8x8​

La matriz muestra iconos que indican el modo actual:

  • ☕ Taza: Modo Cafeína
  • 🌙 Luna: Modo Sleepy
  • 🔇 Altavoz: Modo Mudo
  • 🎵 Nota: Modo Cantor

🔄 Servomotor (Indicador de Cuenta Regresiva)​

  • 180° (Vertical): Sistema completamente activo
  • Movimiento gradual: Indica tiempo restante antes del reposo
  • 0° (Horizontal): Sistema en reposo o a punto de entrar

📢 Indicadores de Estado​

El área "Estado Sistema" muestra mensajes en tiempo real:

  • "Sistema iniciado correctamente"
  • "Movimiento detectado!"
  • "Modo cambiado a: [Nombre del modo]"
  • "Tiempo de sleep cambiado a: [X]s"
  • "Entrando en modo deep sleep..."
  • "Sistema despertado por movimiento"

🚶 Funcionamiento Automático​

Detección de Movimiento​

  1. Sensor PIR detecta presencia humana automáticamente
  2. Alcance: 3-5 metros en ángulo de 120°
  3. Respuesta: Sistema se activa inmediatamente
  4. Reinicio: Cuenta regresiva se reinicia con cada movimiento

Ciclo de Reposo Inteligente​

  1. Sin movimiento detectado → Inicia cuenta regresiva
  2. Servomotor se mueve gradualmente hacia posición de reposo
  3. Al completar el tiempo → Sistema entra en modo de bajo consumo
  4. Detección de movimiento → Sistema despierta instantáneamente

Efectos Sonoros (Solo Modo Cantor)​

  • Al dormir: Melodía descendente suave (4 notas)
  • Al despertar: Melodía energética tipo "power-up" (6 notas)
  • Inspiración: Efectos clásicos de Super Mario Bros

⚡ Consejos de Ahorro Energético​

Configuraciones Eficientes​

  • Usar Modo Sleepy: Permite reposo automático (ahorro del 99.9%)
  • Tiempo corto: 5-10 segundos para espacios con poco tráfico
  • Tiempo largo: 15-20 segundos para espacios de trabajo

Indicadores de Eficiencia​

  • Servomotor en 0°: Sistema en reposo, consumo mínimo
  • LED RGB apagado: Cuando no se necesita iluminación
  • Mensajes de reposo: Confirman entrada en modo de bajo consumo

🎯 Inicio Rápido (5 minutos)​

  1. Accede al dashboard en create.arduino.cc
  2. Enciende el LED con el switch
  3. Selecciona un color que te guste
  4. Configura Modo Sleepy para uso normal
  5. Ajusta tiempo de reposo a 5-20 segundos
  6. Muévete frente al sensor para probar detección
  7. Observa el servomotor durante la cuenta regresiva
  8. ¡Listo! Tu sistema está funcionando
